Unionlever (Group) Petroleum Equipment Co.,Ltd.

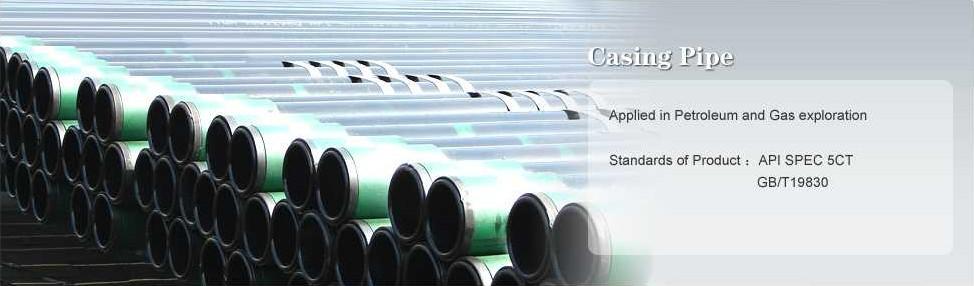

API 5CT Casing





Seamless Casing, manufactured and inspected as per API 5CT specifications and API 5B specifications, available with

Sizes 4-1/2", 5", 5-1/2", 7", 8-5/8", 9-5/8", 10-3/4", 13-3/8", 16", 18-5/8", 20"
Grades H40, J55, K55, N80, L80, C95, T-95,P110.Q-125
Length Ranges R1 (4.88~7.62 Meters), R2 (7.62~10.36 Meters), R3 (10.36 Meters and More)
Threads BTC, LTC, STC, PE (Plain End). Fitted with couplings and steel protectors
size Norminal Weight OD Wall thickness Connector type
Grade
ln. mm ln. mm H-40 J-55 M-65 L-80 N-80/ Q C-90 P-110 Q-125
K-55 C-95 T-95
4 1/2” 9.5 4.5 114.3 0.205 5.21 PS PS PS -- -- -- -- --
10.5 4.5 114.3 0.224 5.69 PSB PSB -- -- -- -- --
11.6 4.5 114.3 0.25 6.35 -- PSLB PLB PLB PLB PLB PLB --
13.5 4.5 114.3 0.29 7.37 -- -- PLB PLB PLB PLB PLB --
15.1 4.5 114.3 0.337 8.56 -- -- -- -- -- -- PLB PLB
5” 11.5 5 127 0.22 5.59 -- PS PS -- -- -- -- --
13 5 127 0.253 6.43 -- PSLB PSLB -- -- -- -- --
15 5 127 0.296 7.52 -- PSLB PLB PLB PLB PLB PLB --
18 5 127 0.362 9.19 -- -- PLB PLB PLB PLB PLB PLB
21.4 5 127 0.437 11.1 -- -- PLB PLB PLB PLB PLB PLB
23.2 5 127 0.478 12.14 -- -- -- PLB PLB PLB PLB PLB
24.1 5 127 0.5 12.7 -- -- -- PLB PLB PLB PLB PLB
5 1/2” 14 5.5 139.7 0.244 6.2 PS PS PS -- -- -- -- --
15.5 5.5 139.7 0.275 6.98 -- PSLB PSLB -- -- -- -- --
17 5.5 139.7 0.304 7.72 -- PSLB PLB PLB PLB PLB PLB --
20 5.5 139.7 0.361 9.17 -- -- PLB PLB PLB PLB PLB --
23 5.5 139.7 0.415 10.54 -- -- PLB PLB PLB PLB PLB PLB
26.8 5.5 139.7 0.5 12.7 -- -- -- -- -- P -- --
29.7 5.5 139.7 0.562 14.27 -- -- -- -- -- P -- --
32.6 5.5 139.7 0.625 15.87 -- -- -- -- -- P -- --
35.3 5.5 139.7 0.687 17.45 -- -- -- -- -- P -- --
38 5.5 139.7 0.75 19.05 -- -- -- -- -- P -- --
40.5 5.5 139.7 0.812 20.62 -- -- -- -- -- P -- --
43.1 5.5 139.7 0.875 22.23 -- -- -- -- -- P -- --
6 5/8” 20 6.625 168.28 0.288 7.32 PS PSLB PSLB -- -- -- -- --
24 6.625 168.28 0.352 8.94 -- PSLB PLB PLB PLB PLB PLB --
28 6.625 168.28 0.417 10.59 -- -- PLB PLB PLB PLB PLB --
32 6.625 168.28 0.475 12.06 -- -- -- PLB PLB PLB PLB PLB
7” 17 7 177.8 0.231 5.87 PS -- -- -- -- -- -- --
20 7 177.8 0.272 6.91 PS PS PS -- -- -- -- --
23 7 177.8 0.317 8.05 -- PSLB PLB PLB PLB PLB -- --
26 7 177.8 0.362 9.19 -- PSLB PLB PLB PLB PLB PLB --
29 7 177.8 0.408 10.36 -- -- PLB PLB PLB PLB PLB --
32 7 177.8 0.453 11.51 -- -- PLB PLB PLB PLB PLB --
35 7 177.8 0.498 12.65 -- -- -- PLB PLB PLB PLB PLB
38 7 177.8 0.54 13.72 -- -- -- PLB PLB PLB PLB PLB
42.7 7 177.8 0.625 15.87 -- -- -- -- -- P -- --
46.4 7 177.8 0.687 17.45 -- -- -- -- -- P -- --
50.1 7 177.8 0.75 19.05 -- -- -- -- -- P -- --
53.6 7 177.8 0.812 20.62 -- -- -- -- -- P -- --
57.1 7 177.8 0.875 22.23 -- -- -- -- -- P -- --
7 5/8” 24 7.625 193.68 0.3 7.62 PS -- -- -- -- -- -- --
26.4 7.625 193.68 0.328 8.33 -- PSLB PSLB PLB PLB PLB PLB --
29.7 7.625 193.68 0.375 9.53 -- -- PLB PLB PLB PLB PLB --
33.7 7.625 193.68 0.43 10.92 -- -- PLB PLB PLB PLB PLB --
39 7.625 193.68 0.5 12.7 -- -- -- PLB PLB PLB PLB PLB
42.8 7.625 193.68 0.562 14.27 -- -- -- PLB PLB PLB PLB PLB
45.3 7.625 193.68 0.595 15.11 -- -- -- PLB PLB PLB PLB PLB
47.1 7.625 193.68 0.625 15.88 -- -- -- PLB PLB PLB PLB PLB
51.2 7.625 193.68 0.687 17.45 -- -- -- -- -- P -- --
55.3 7.75 193.68 196.85 19.05 -- -- -- -- -- P -- --
7 3/4” 46.1 8.625 219.08 0.595 15.11 -- -- -- P P P P P
8 5/8” 24 8.625 219.08 0.264 6.71 -- PS PS -- -- -- -- --
28 8.625 219.08 0.304 7.72 PS -- PS -- -- -- -- --
32 8.625 219.08 0.352 8.94 PS PSLB PSLB -- -- -- -- --
36 8.625 219.08 0.4 10.16 -- PSLB PSLB PLB PLB PLB PSLB --
40 8.625 219.08 0.45 11.43 -- -- PLB PLB PLB PLB PLB --
44 8.625 219.08 0.5 12.7 -- -- PLB PLB PLB PLB PLB --
49 9.625 244.48 0.557 14.15 -- -- -- PLB PLB PLB PLB PLB
9 5/8” 32.3 9.625 244.48 0.312 7.92 PS -- -- -- -- -- -- --
36 9.625 244.48 0.352 8.94 PS PSLB PSLB -- -- -- -- --
40 9.625 244.48 0.395 10.03 -- PSLB PSLB PLB PLB PLB -- --
43.5 9.625 244.48 0.435 11.05 -- -- PLB PLB PLB PLB PLB --
47 9.625 244.48 0.472 11.99 -- -- PLB PLB PLB PLB PLB PLB
53.5 9.625 244.48 0.545 13.84 -- -- -- PLB PLB PLB PLB PLB
58.4 9.625 244.48 0.595 15.11 -- -- -- PLB PLB PLB PLB PLB
59.4 9.625 244.48 0.609 15.47 -- -- -- -- -- P -- --
64.9 9.625 244.48 0.672 17.07 -- -- -- -- -- P -- --
70.3 9.625 244.48 0.734 18.64 -- -- -- -- -- P -- --
75.6 9.625 244.48 0.797 20.24 -- -- -- -- -- P -- --
10 3/4” 32.75 10.75 273.05 0.279 7.09 PS -- -- -- -- -- -- --
40.5 10.75 273.05 0.35 8.89 PS PSB PSB -- -- -- -- --
45.5 10.75 273.05 0.4 10.16 -- PSB PSB -- -- -- -- --
51 10.75 273.05 0.45 11.43 -- PSB PSB PSB PSB PSB PSB --
55.5 10.75 273.05 0.495 12.57 -- -- PSB PSB PSB PSB PSB --
60.7 10.75 273.05 0.545 13.84 -- -- -- -- -- PSB PSB PSB
65.7 10.75 273.05 0.595 15.11 -- -- -- -- -- PSB PSB PSB
73.2 10.75 273.05 0.672 17.07 -- -- -- -- -- P -- --
79.2 10.75 273.05 0.734 18.64 -- -- -- -- -- P -- --
85.3 10.75 273.05 0.797 20.24 -- -- -- -- -- P -- --
11 3/4” 42 11.75 298.45 0.333 8.46 PS -- -- -- -- -- -- --
47 11.75 298.45 0.375 9.53 -- PSB PSB -- -- -- -- --
54 11.75 298.45 0.435 11.05 -- PSB PSB -- -- -- -- --
60 11.75 298.45 0.489 12.42 -- PSB PSB PSB PSB PSB PSB PSB
65 11.75 298.45 0.534 13.56 -- -- -- P P P P P
71 11.75 298.45 0.582 14.78 -- -- -- P P P P P
13 3/8” 48 13.38 339.73 0.33 8.38 PS -- -- -- -- -- -- --
54.5 13.38 339.73 0.38 9.65 -- PSB PSB -- -- -- -- --
61 13.38 339.73 0.43 10.92 -- PSB PSB -- -- -- -- --
68 13.38 339.73 0.48 12.19 -- PSB PSB PSB PSB PSB PSB --
72 13.38 339.73 0.514 13.06 -- -- -- PSB PSB PSB PSB PSB

S=Short Round Thread  L=Long Round Thread   B=Buttress Thread
